PSS PRO Shaft Seal per assi di diametro da 1-1/4” a 3-3/4” (32mm to 95mm)

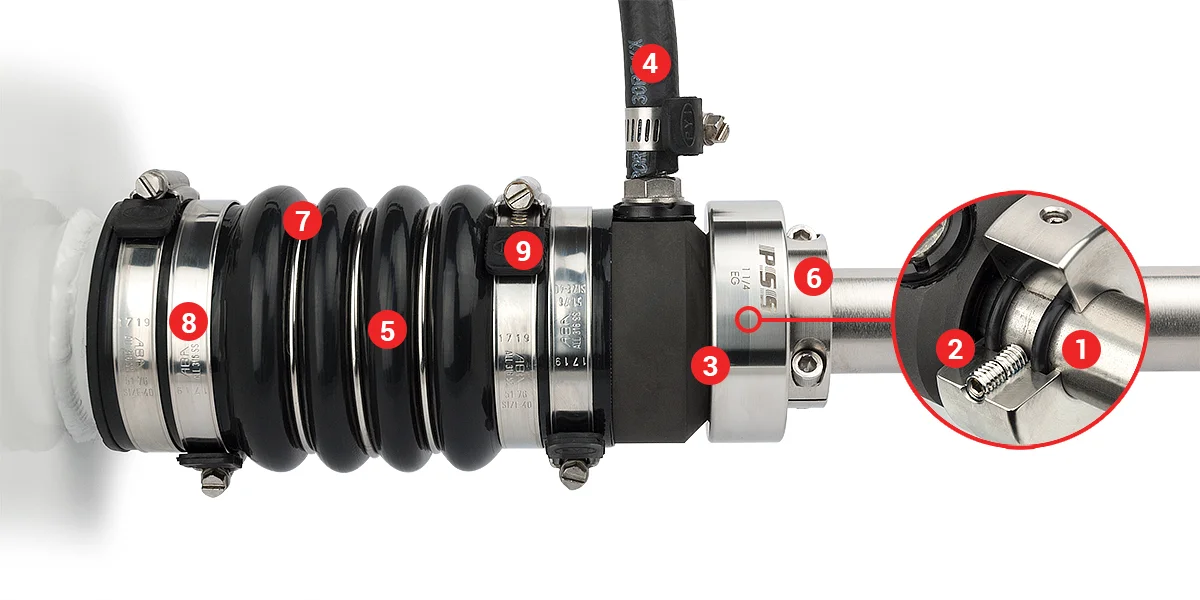

DESCRIZIONE DEI COMPONENTI

1) Due o-ring bloccano e sigillano il rotore in acciaio inox sull’albero

2) Per fissare il rotore all’albero vengono utilizzati due grani per parte.

3) La tenuta del sistema viene garantita dal contatto tra la grafite e il rotore in acciaio.

4) La tenuta viene raffreddata mediante l’acqua del circuito di raffreddamento del motore.

5) Manicotto in gomma attaccato ad un’estremità alla grafite e all’altra al passascafo.

6) L’anello in acciaio inox saldamente fissato all’albero rende ancor più sicuro il sistema di tenuta

7) Gli anelli in acciaio inox posti sul manicotto servono a dar maggiore resistenza al sistema. Sono di serie per le tenute da 2-1 / 4 “(60mm) a 3-3 / 4” (95mm) e opzionali per le taglie più piccole.

8) Fascette stringitubo in acciaio inox.

9) Cappuccio antigraffio posto sull’estremità della fascetta stringitubo.

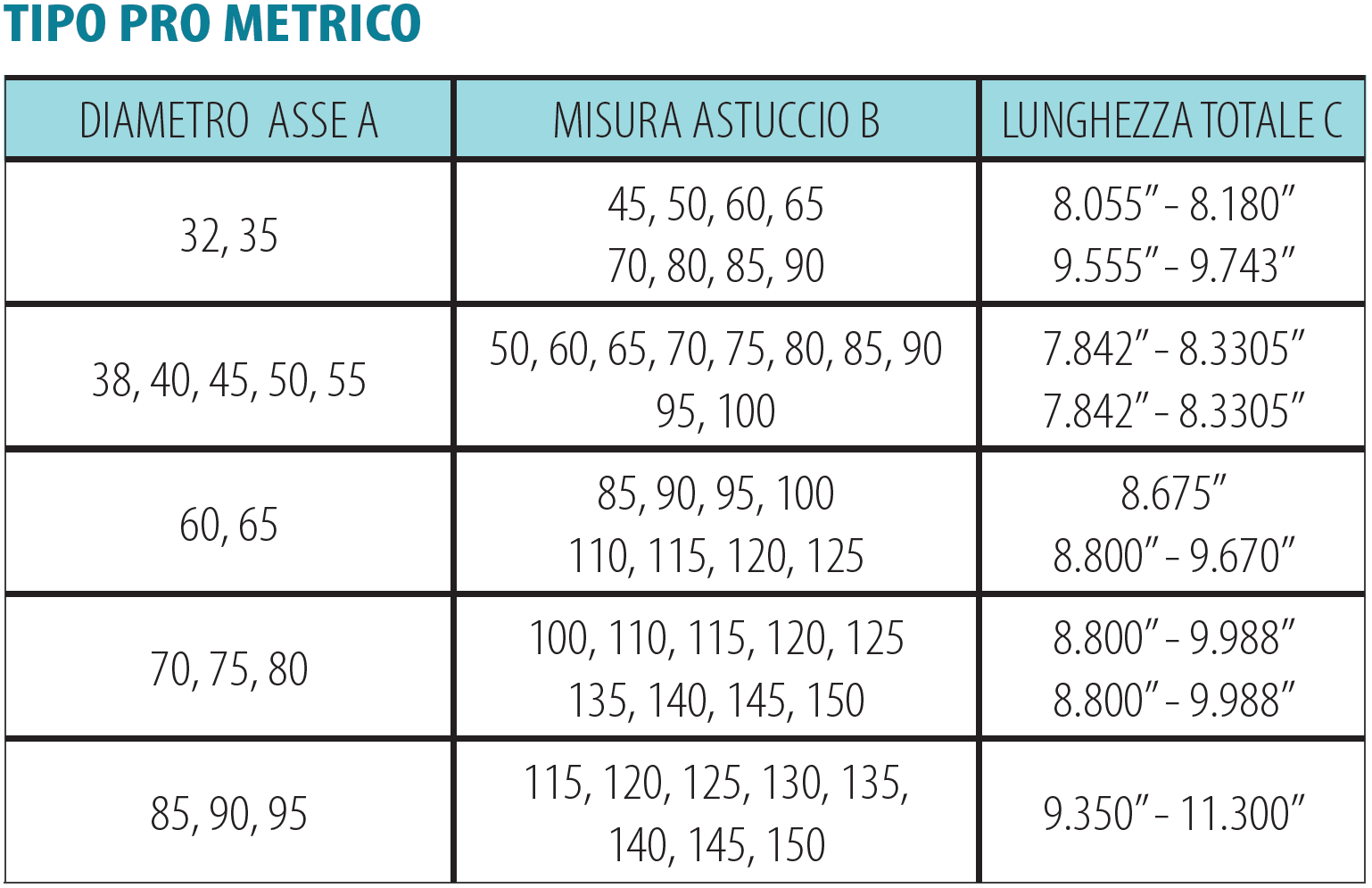

Crea il codice adatto alla tua tenuta:

Misure in pollici

Esempio:

Diametro dell’asse: 3/4”

Misura dell’astuccio: 1.1/2”

02-____-____

Risultato: 02-034-112
